ПМП-119, ПМП-120 С СИГНАЛИЗАТОРОМ МС-3-11-2Р

Назначение
Датчики-индикаторы уровня ПМП-119 (рис. 1), ПМП-120 (рис. 2) в комплекте с сигнализатором МС-3-11-2Р (рис. 3) или МС-3-11-2Р-ВЗ (рис. 4) предназначены для индикации относительного заполнения резервуара. Сигнализаторы оснащены релейными выходами, срабатывающими при достижении нижнего и верхнего контрольных уровней, которые могут использоваться в системах автоматики.

Поплавок с магнитом перемещается по направляющей ПМП-119 и вызывает замыкание герконов, которые соединены по схеме резистивного делителя напряжения. Направляющая ПМП-120 выполнена в виде отдельных зондов, соединенных гибким кабелем во фторопластовой оболочке. Контроллер зажигает шкалу из шести светодиодов, индикация 11-ти контрольных уровней достигается за счет одновременного горения двух соседних светодиодов. Для лучшего восприятия, светодиоды разного цвета расположены по принципу светофора. Переключение выходных реле происходит на крайних (нижнем и верхнем) и предшествующих им уровнях.

Сделайте заказ по телефону, эл. почте или закажите консультацию
тел. +375(17)3-601-101
MTS +375 (29)778-57-39

Обозначение и варианты исполнения

Обозначение ПМП-120: “ПМП-120-[1]-[3]-[4]-[5]-[Н - высота резервуара, мм]-[h-высота горловины резервуара, мм]-[вид шкалы (см. РЭ)]. Пример: ПМП-120-М27-Н5000-h200-min-max.

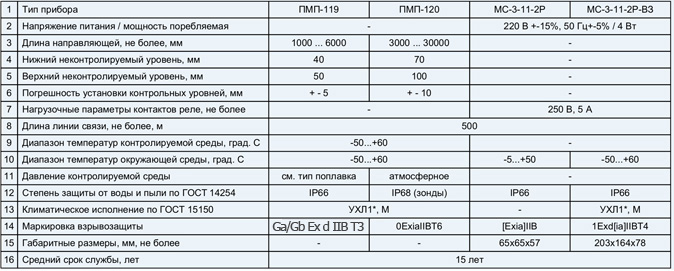

Технические параметры

Обозначение ПМП-119: “ПМП-119-[1]-[3]-[4]-[5]-[6]-[D-диаметр резервуара (или Н - высота резервуара), мм]-[h-высота горловины резервуара, мм]-[вид шкалы (см. РЭ)], где [1...6] - условные варианты исполнения датчика, приведенные в разделе “Датчики уровня. Варианты исполнения”. Пример: ПМП-119-Ф2-50-25-D2800-h150-min-max.
