Назначение

Датчик уровня ПМП-022 предназначен для контроля верхнего уровня нефти, нефтепродуктов в резервуарах с плавающей крышей (понтоном).

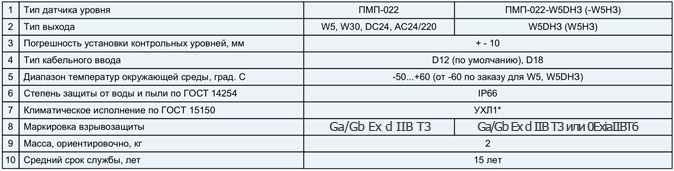

Устройство, принцип работы

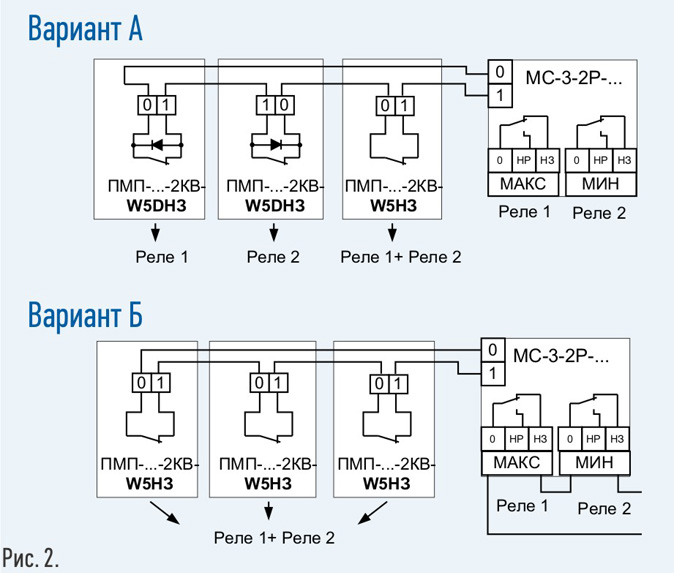

Датчик ПМП-022 (рис. 1) состоит из направляющей - трубы, корпуса с крышкой. На направляющей находятся подвижный магнит и пружина. Пружина соединена тросом (проволока Ø2, сталь 12Х18Н10Т) с металлическим грузом. В направляющей находится геркон. Груз, подвешенный на тросе, сжимая пружину, отводит магнит вниз, и он не воздействует на геркон. При достижении верхнего контролируемого уровня, понтон, находящийся на поверхности жидкости, поднимает груз. При этом пружина, разжимаясь, подводит магнит к геркону, вызывая его переключение. Уровень срабатывания устанавливается длиной троса. Для удовлетворения требований по дублированию элементов системы предусматривается соединение датчиков одним кабелем (рис. 2) с использованием сигнализатра МС-3-2Р-... (в данной системе предусмотрено отключение перекачивающего насоса при обрыве кабеля).
