ПМП-053

Назначение
Датчик уровня может применяться в технологических системах и агрегатах для автоматического управления перекачивающим насосом или электромагнитным клапаном; предотвращения переполнения резервуара; предотвращения “сухого” хода насоса и других применений.
Обозначение и варианты исполнения
- [...] - условные обозначения вариантов исполнений, приведенные в разделе “ПМП. Варианты исполнения”;
- [расстояния]: L... - для ПМП-053СН; L... и Н... (или В...) - для ПМП-053Н, ПМП-053В (см. “рис. 6, 8”).
Примеры:
ПМП-053СН-Ф2-80-25Р-W5НР-L500;
ПМП-053Н-Ф2-80-25-W5НЗ-В100-L200;
ПМП-053Н-Ф2-80-25-DC24НЗ-Н100-НА200-L250;
ПМП-053В-Ф2-80-25-W5П-В150-L300.

Датчик уровня ПМП-053 предназначен для контроля 1 ... 2 уровней заполнения резервуара посредством переключения “сухих” контактов при достижении заданного значения уровня жидкости.

Обозначение датчика уровня образуется перечислением условных обозначений вариантов исполнений, которые записываются через тире: ПМП-053(Н/В/СН)-[1]-[3]-[4]-[5]-[12Д12Г]-[расстояния], где:

Сделайте заказ по телефону, эл. почте или закажите консультацию
тел./факс +375 (17) 3-601-101
velcom +375 (29) 6-500-651

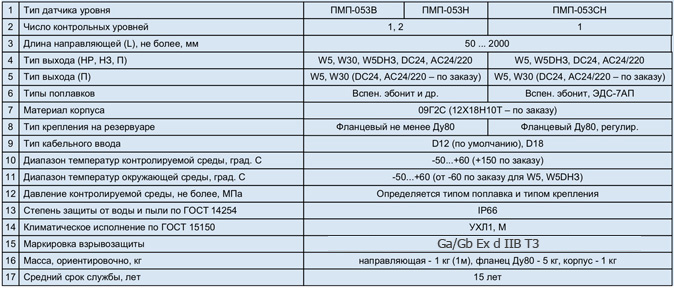

Технические параметры

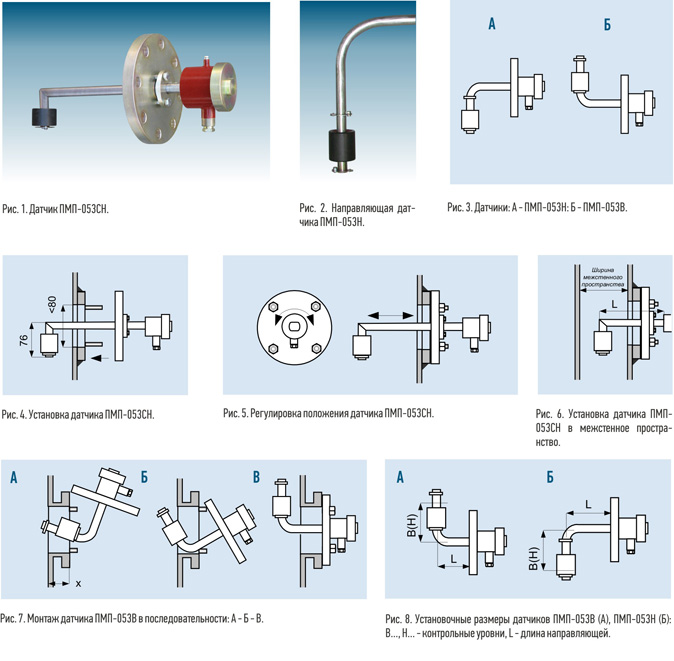

- направляющая сварена из двух отрезков трубы (рис. 1), обозначается “ПМП-053СН”;
- направляющая выполнена в виде изогнутой трубы (рис. 2), обозначается: “ПМП-053Н” - изгибом вниз (рис. 3А), “ПМП-053В” - изгибом вверх (рис.3Б) (относительно кабельного ввода, направленного вниз).
Примечания:
1) Вариант ПМП-053СН имеет следующие особенности:
- небольшая высота вертикальной части направляющей (76 мм) позволяет осуществлять прямую установку в ответный фланец, внутренним диаметром не менее 80 мм (рис. 4);
- датчик имеет “регулируемый” фланец (по умолчанию “2-80-25” по ГОСТ 12815-80), применение которого позволяет перемещать и вращать в нем направляющую (рис. 5). Это упрощает требования к положению отверстий в ответном фланце на резервуаре (поплавок должен находиться в строго вертикальном положении) и позволяет, например, точно установить поплавок датчика посередине межстенного пространства (рис. 6).
2) Варианты ПМП-053Н и ПМП-053В имеют следующие особенности:
- фланец и направляющая жестко закреплены между собой (сваркой), в связи с этим ответный фланец должен быть точно сориентирован на резервуаре для того, чтобы при монтаже поплавок был установлен строго вертикально;
-монтаж датчика (рис. 7) ограничивается высотой х ответного фланца (патрубка с фланцем). Максимально допустимое значение х определяется диаметром поплавка, установочными размерами L, Н, В (рис. 8) и внутренним диаметром фланца (патрубка).

Варианты исполнения направляющей:
