Назначение

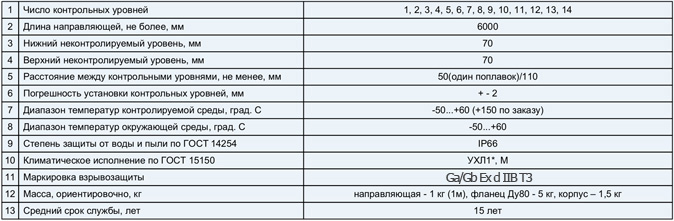

Устройство, принцип работы
В корпусе расположена плата контроллера (рис. 2). Клеммы «2» предназначены для соединения с платами герконов. Клеммы «3» используются для подключения датчика к питающей цепи. Клеммы «4» используются для подключения преобразователя по интерфейсу RS-485.
Переключатель 5 предназначен для сброса настроек к заводским, при этом изменяются следующие параметры: адрес Modbus, скорость передачи данных и режим четности. Переключатель 6 запрещает изменение этих параметров.Клеммы «1» используются как дополнительные контакты (см. РЭ).

Датчик уровня ПМП-165 предназначен для контроля 1 ... 14 уровней заполнения резервуара. Результат измерений, представленный в виде таблицы дискретных входов, передается контроллером в систему по протоколу Modbus с форматом пакета RTU, в соответствии с документом «Modbus application protocol specification v1.1b».

В направляющей датчика (рис. 1) находится металлический стержень, на котором винтами крепятся платы с герконами, количеством, соответствующим числу контрольных уровней. Изменение значений контрольных уровней, при необходимости, осуществляется перемещением плат герконов по стержню и хомутов по направляющей. Платы последовательно соединяются двумя проводами, образуя переменный резистор, сопротивление которого определяется уровнем жидкости. Когда уровень жидкости минимален (все поплавки лежат на нижних ограничителях), образованная резисторами цепь имеет максимальное сопротивление. При повышении уровня поплавки поочередно всплывают, замыкая контакты герконов, которые шунтируют резисторы, и общее сопротивление цепи уменьшается. Сигнал уровня преобразуется контроллером в цифровой сигнал протокола “Modbus”.
